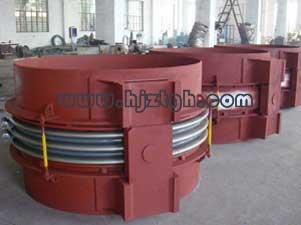

今天小編跟大家分享一個波紋管補償器損壞案例并且分析下?lián)p壞原因和解決方案。
　　某個公司為鋼鐵廠生產的波紋管補償器，在運行適用了半年左右時間后，導流筒突然出現了損壞，損壞在客戶拍過照片中能清晰可見導流筒出現了不規則裂紋，直至碎裂形成碎片后掉落。該導流筒材質為304不銹鋼，其具體尺寸為：外徑D=1185mm，長度L1=370mm，厚壁t=2mm。使用工況：管道內介質為空氣，流速為≤30m/s（額定流速為28m/s），且介質溫度≤150℃（設計溫度為100℃）。根據已知的設計條件，按GB/T12777-2008標準中的有關設計規范所推薦的導流筒厚度應為1.55mm，現取導流筒損壞的情況來看，可初步判斷為因管道內氣流激振引起的高周疲勞破壞，為此，采用有限元對導流筒進行了模態分析和應力分析，有限元單元采用彈性殼單元SHELL63，建模時考慮了導流筒進口端的翻邊及圓弧過渡尺寸，設定邊界條件時，將導流筒的進口端完全固定，而出口端為端，與導流筒實際安裝狀態相符。
　　原因分析：從計算結果來看，導流筒的一階固有頻率為132.7Hz，而管系（機殼）的振動工頻為88Hz，考慮到該導流筒并不是一開始使用就壞掉，而是連續使用半年多之后才壞的，可排除在正常工況下因?qū)Я魍沧哉耦l率與管系的振動頻率相近而引起的共振導致導流筒損壞，因?yàn)樵谡９r下，如果是導流筒固有自振頻率和管系振動頻率發生共振的話，一般在十幾天內或數天內就會使導流筒產生破損，甚至還會導致金屬波紋管的破損，況且兩者的頻率相差44.7Hz，并不完全相同，不會發生共振現象。
　　另外，由于現場較為混亂，導流筒碎片沒有保留，故不能從材料方面入手對導流筒損壞的原因進行具體分析。但從材料采否渠道來看，可排除材料方面的原因。
　　但從現場照片來看，該破壞還是由振動引起的，由此，結合現有資料綜合考慮，我們分析判斷：在實際使用運行過程中可能存在介質的流速突然變化，管系內部壓力突然失控而高，或其他因素引起實際使用工況發生較大的變化，導致管系或內部介質的振動突然變化，從而導致導流筒的自振頻率與管系的振動頻率突然接近，引發共振現象，產生高周疲勞，導致導流筒產生裂紋，并迅速延伸后造成斷裂破壞。
　　解決方案：
　　為避免上述情況的再次發生，我們覺得將導流筒壁厚加厚到4mm，然后再重新焊接到膨脹節內原導流筒位置的方法。
