１、軸向復式拉桿波紋管結構特點：
　　軸向復式拉桿波紋管也稱為復式拉桿型膨脹節，復式拉桿型補償器，是由兩段或三段波紋管，短中間接管及長拉桿等零件構成，結構簡單。長拉桿不是承力構件。

２、軸向復式拉桿波紋管的補償特點：
　　該軸向復式拉桿波紋管補償量大，一般使用于低疲勞次數，需大補償量的管線。

３、軸向復式拉桿波紋管安裝使用注意事項：
　　軸向復式拉桿波紋管現場安裝完后，須將耳后兩側的螺母退至限位螺母處。

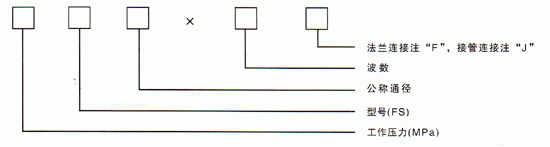

４、軸向復式拉桿波紋管型號示意及簡要說明：
　　型號：本廠生產軸向復式拉桿波紋管DN32-DN6000。
　　壓力級別0.1MPa-2.5MPa

５、軸向復式拉桿波紋管連接方式：
　?、俜ㄌm連接式；②接管連接式
　　舉例：0.6TFL200×12J
　　表示：此波紋管的工作壓力為0.6Mpa，通徑DN=200mm,波數為12，接管連接的復式拉桿波紋膨脹節。

6、軸向復式拉桿波紋管對固定支座的作用力：
　　壓力推動：Fp=100·P·A（N）
　　軸向彈力：Fx=f·Kx·X （N）　　
　　式中：P： 工作壓力或試驗壓力MPa；
　　A： 有效面積（查樣本）cm2；
　　Kx：軸向復式拉桿波紋管軸向剛度　N/mm；
　　X：軸向復式拉桿波紋管使用的軸向補償量mm
　　f： 系數，當波紋膨脹節進行預變形時，f為1/2，當波紋膨脹節不進行預變形時，f取1。

7、軸向復式拉桿波紋管應用舉例
　　某碳鋼管道，公稱愛徑DN=500mm，工作壓力P=0.4MPa，介質溫度Tmax=250℃，溫度Tmin=0℃，疲勞破壞次數N=1500次。所需補償管道固定支座間的距離L=85m，接管連接，試選型并計算支座受力。

8、支座壓力：
　　查樣本0.6TFL500×12J波紋膨脹節A=2445cm2      Kx=141N/mm
　　壓力推力：Fp=100·P·A=100×0.6×2445=146700N
　　軸向彈力：Fx=Kx·X=141×283=39903N
　　支座受力：F=Fp+Fx=146700+39903=186603N
